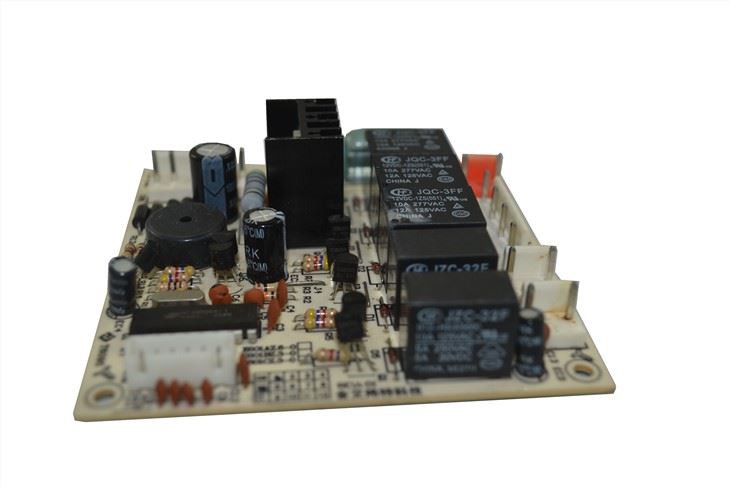

छोटे घरेलू पीसीबी असेंबली ईएमएस

छोटे घरेलू पीसीबी असेंबली ईएमएस

जुलाई 2003 में, Baiqiancheng Bantian, Longgang, शेन्ज़ेन, गुआंग्डोंग प्रांत, चीन में स्थापित किया गया था। अक्टूबर 2005 में, इसने ISO9001 गुणवत्ता प्रमाणन पारित किया। अप्रैल 2006 में, इसने सीसा रहित निर्माण प्रक्रिया को पूरी तरह से महसूस किया। 2007 में, यह चांगज़ेन में नए कारखाने में चला गया। मार्च 2009 में, इसने जापान एली रेशम कारखाने को मई 2013 में वाल-वार्ट ऑडिट, 2015 में ISO13485 प्रमाणन, जुलाई 2018 में ISO14001 प्रमाणन, और जनवरी 2019 में IATF16949 प्रमाणीकरण पारित किया। Baiqiancheng का विकास और सुधार जारी है, इसलिए यह कर सकता है ग्राहकों को संतुष्ट सेवाएं प्रदान करें।

जांच भेजें
  • विवरण

    तकनीकी जानकारी के लेआउट पर पीसीबी डिजाइन













    आज, लेआउट के लिए पीसीबी डिजाइन की आवश्यकताएं तेजी से कठोर हैं, लेआउट मूल रूप से तारों की सामान्य दिशा और संरचना, बिजली और जमीन के विमानों के विभाजन के साथ-साथ शोर और ईएमआई का नियंत्रण निर्धारित करता है, और इस प्रकार पीसीबी डिजाइन का प्रदर्शन निर्भर करता है काफी हद तक लेआउट उचित है या नहीं।





    इंजीनियर लेआउट, प्री-लेआउट - सिमुलेशन से पहले - फिर लेआउट - ऑप्टिमाइज़ेशन पर बहुत समय और प्रयास खर्च करते हैं, ये प्रक्रियाएँ पूरे प्रोजेक्ट डिज़ाइन समय का लगभग 50 प्रतिशत हिस्सा होती हैं।





    निम्नलिखित आपके लिए पीसीबी डिज़ाइन लेआउट युक्तियों का सारांश है।





    1, कई मुद्दों पर विचार करने के लिए वास्तविक सर्किट डिजाइन, जैसे गर्मी लंपटता, यांत्रिक गुण और कुछ विशेष सर्किट की नियुक्ति।





    2, सिस्टम सर्किट योजनाबद्ध को समझने वाले पहले का लेआउट, प्रत्येक सर्किट डिजिटल, एनालॉग, मिश्रित डिजिटल / एनालॉग घटकों में विभाजित होना चाहिए, और प्रत्येक आईसी चिप पावर और सिग्नल पिन की स्थिति पर ध्यान देना चाहिए।



    3, सर्किट के प्रत्येक भाग के अनुपात के अनुसार, डिजिटल सर्किट का प्रारंभिक विभाजन, पीसीबी वायरिंग क्षेत्र पर एनालॉग सर्किट, ताकि डिजिटल घटक, एनालॉग घटक और उनके संबंधित तारों को यथासंभव दूर और उनके संबंधित तारों तक सीमित किया जा सके। क्षेत्र। क्षेत्र को विभाजित करने के बाद, घटकों को रखा जा सकता है, सामान्य क्रम एक हाइब्रिड डिवाइस है - एनालॉग घटक - डिजिटल घटक - बायपास कैपेसिटर।



    4, डिजिटल-एनालॉग मिश्रित घटकों को डिजिटल सिग्नल क्षेत्र और एनालॉग सिग्नल क्षेत्र के जंक्शन पर रखा जाना चाहिए, और डिजिटल सिग्नल और एनालॉग सिग्नल पिन पर उनके संबंधित वायरिंग क्षेत्रों पर ध्यान देना चाहिए; शुद्ध डिजिटल या एनालॉग घटकों को उनके संबंधित विनियमों के भीतर रखा जाना चाहिए; क्रिस्टल सर्किट उनके चालक भागों के जितना संभव हो उतना करीब होना चाहिए।



    5, शोर-संवेदनशील उपकरणों को उच्च-आवृत्ति सिग्नल वायरिंग से दूर रखा जाना चाहिए, और साथ ही, संदर्भ वोल्टेज यूरेफ जैसे सिग्नल, जो शोर के प्रति अधिक संवेदनशील होते हैं, को उन घटकों से भी दूर रखा जाना चाहिए जो उच्च प्रवण होते हैं शोर।



    6, सामान्य रूप से डिजिटल घटकों को यथासंभव केंद्रीय रूप से रखा जाता है, जो लाइन की लंबाई को कम कर सकता है और शोर को कम कर सकता है। बाईपास कैपेसिटर को चिप बिजली आपूर्ति पिन के जितना संभव हो उतना करीब रखा जाना चाहिए; विशेष रूप से उच्च आवृत्ति कैपेसिटर, बिजली की आपूर्ति को स्थिर रखने और कम आवृत्ति शोर से हस्तक्षेप को कम करने के लिए बड़ी क्षमता वाले कैपेसिटर को बिजली आपूर्ति इंटरफ़ेस के पास रखा जा सकता है।
